O 20,0-JTP75HC-F-K-3,3-LF 7050 20M TCXO Jauch石英晶體振蕩器
都JT系列的組件配備了HCMOS或削波正弦輸出.此外,JT系列的所有組件都具有兩個重要的核心功能.
法國JAUCH晶振-TCXO僅使用馴服石英坯料
普通石英坯料可能存在輕微的缺陷或雜質,例如石英表面的拋光區域不足或晶坯中的晶格無序.這些微小的不規則性可能會導致特定溫度范圍內的快速頻率跳躍,這不能用有限次多項式方程來描述.因此,TCXO溫補晶振的補償機制在這個特定的溫度范圍內將是不準確的.這種現象稱為“頻率擾動”,在下面的圖4中進行了可視化.

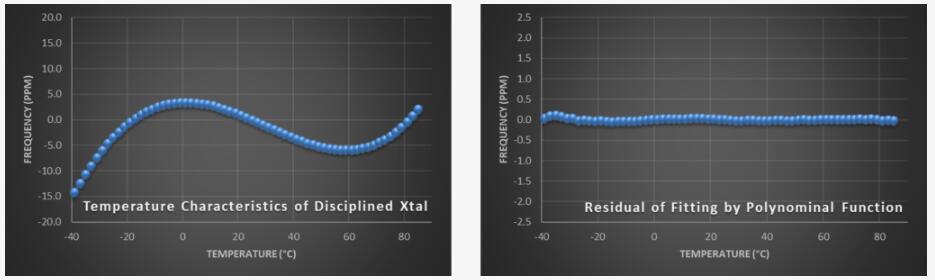

圖5：使用馴服石英坯料可防止頻率擾動
通過混合信號ASIC實現實時反應電子測量儀表晶振,衛星定位溫補晶振石英晶振

Jauch-TCXO由混合信號ASIC控制.五大函數中的參數因此,區塊以數字方式結算.相比之下,補償機制,貼片晶振即將感知溫度轉換為校正voltage,是純粹的實時模擬方法,因此–與數字替代方案–沒有延遲或分辨率限制.
精密的溫度補償機制和優質石英坯料的使用確保了巨大的頻率穩定性,從而使Jauch-TCXO成為無線和電信領域廣泛應用以及要求苛刻的導航系統的理想解決方案.
您是在為您的應用尋找合適的石英晶體振蕩器TCXO,還是需要設計支持？請隨時與我們聯系！我們很樂意幫助您找到最佳解決方案！
電子測量儀表晶振,衛星定位溫補晶振智能安防晶振

晶振編碼料號	制造商	晶振參數描述	頻率穩定性	工作溫度	腳位	尺寸
O 20,0-JTP75HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	7050
O 10,0-JTP75HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	7050
O 19,20-JTP75HC-F-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±280ppb	-40°C ~ 85°C	8	7050
O 10,0-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 19,20-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 20,0-JTP75HC-F-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±280ppb	-40°C ~ 105°C	8	7050
O 19,20-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±50ppb	-40°C ~ 85°C	8	7050
O 20,0-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±50ppb	-40°C ~ 85°C	8	7050
O 38,880-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 38.880MHZ HCM OS	±50ppb	-40°C ~ 85°C	8	7050
O 10,0-JTP75HC-J-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS	±50ppb	-40°C ~ 105°C	8	7050
O 19,20-JTP75HC-J-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 19.20MHZ HCMOS	±50ppb	-40°C ~ 105°C	8	7050
O 20,0-JTP75HC-J-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 20MHZ HCMOS	±50ppb	-40°C ~ 105°C	8	7050
O 38,880-JTP75HC-J-P-3,3-LF	Jauch Quartz	XTAL OSC TCXO 38.880MHZ HCMOS	±50ppb	-40°C ~ 105°C	8	7050
O 10,0-JTP75HC-J-K-3,3-LF	Jauch Quartz	XTAL OSC TCXO 10MHZ HCMOS 3.3V	±50ppb	-40°C ~ 85°C	8	7050
